ELEMENT L

NAJNOVŠIA LASEROVÁ TECHNOLÓGIA PRE MAXIMÁLNU PRODUKTIVITU A KVALITU

Skok vo výkone v laserovej technológii!

Či už ide o rýchlo rastúce výkony laserov, rôzne profily laserových lúčov alebo dokonca nové rezacie plyny: Dnešné laserové stroje musia byť schopné nasledovať súčasné trendy. Inovácia je potrebná, pretože aplikácie musia byť efektívnejšie a transparentnejšie. Zvyšujúci sa nedostatok kvalifikovaných pracovníkov navyše tlačí na to, aby sa závody stali sebestačnými. Jedna obsluha stroja musí byť sama schopná dohliadať na niekoľko strojov.

Automatizácia výmeny trysiek, podávania a odoberania materiálu a permanentná výmena a porovnávanie dát v rámci celého výrobného toku sú predpoklady, ktoré boli v popredí pri vývoji ELEMENT L .

Kontakt

Messer Cutting Systems Slovensko, s.r.o.

Krajná 10
821 04 Bratislava
Slovensko

+421 2 48 20 99 61
e-mail

Downloads

ELEMENT L

Vyššia produktivita

Vysoká dynamika a presnosť aj pre tie najnáročnejšie laserové rezy

Vylepšená používateľská skúsenosť

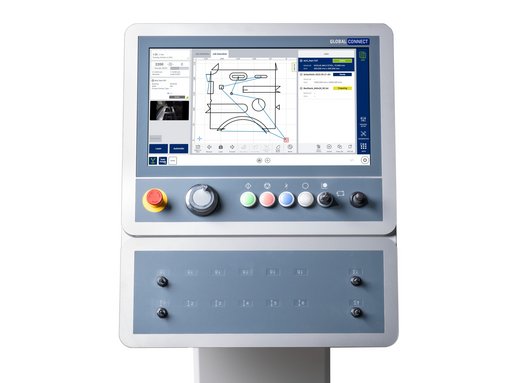

Nové, ľahko ovládateľné CNC riadenie Global Connect vybavené 18,5” dotykovou obrazovkou pomáha šetriť papier a poskytuje presný prehľad o všetkých výrobných dátach v digitálnej podobe.

Vylepšená kvalita rezu

Vybrané prémiové komponenty priemyselnej kvality zaisťujú spoľahlivú, laserom kompatibilnú presnosť s maximálnou dynamikou.

Zvýšená bezpečnosť

Pre modernou technológiou vláknového lasera je potrebný svetlotesný ochranný kryt.
Okrem toho sú z bezpečnostných dôvodov monitorované prístupové body pre materiál a osoby.

Efektívna práca

Nezávislé, servo - pohony pracovných jednotiek /nástrojov/ ponúkajú všestranné možnosti obrábania.

RÔZNE ÚLOHY – RÔZNE MOŽNOSTI

ELEMENT L je flexibilná platforma stroja, ktorú možno špecificky prispôsobiť vaším potrebám.

Ako laserový stroj ELEMENT L boduje pozoruhodne vysokou dynamikou, najnovšou laserovou technológiou a schopnosťou hospodárne spracovávať plechy XXL. Rôzne funkcie je možné skombinovať s výkonným softvérom na zabezpečenie maximálnej produktivity a výkonu. Týmto spôsobom sa ELEMENT L stáva bezproblémovým celkovým riešením pre spracovanie kovov v niekoľkých krokoch.

Pre ďalšie zlepšenie kvality rezu a stability procesu je potrebné použiť vhodné prímesi dusíka. Plynový mixér NitroPro je tým správnym nástrojom na zvýšenie produktivity ELEMENT L.

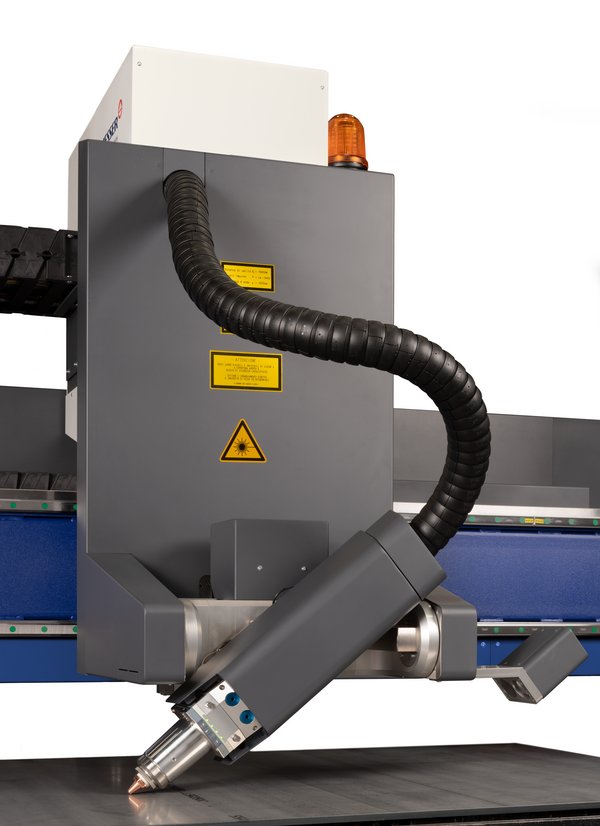

Lasserová úkosovacia hlava Bevel-U

Úkosovacia jednotka Bevel-U, špeciálne vyvinutá pre laserový proces, umožňuje úkosy v obrobku medzi -50° a 50°. Uhol skosenia sa plynule nastavuje počas procesu rezania laserom. Tvary hrán ako I, V, Y, X a K sú možné pre následný proces zvárania obrobkov. Skutočné uhly rezu závisia od typu materiálu, hrúbky a typu skosenia, ako je AS alebo DS.

S týmto jedinečným dizajnom je možné vyrábať presné a opakovateľné z úkosované diely. Konzistentná kvalita po výmene trysky je zabezpečená automatickým testom a kalibráciou. Konštrukcia zahŕňa aj magnetickú ochranu pred kolíziou reznej hlavy a manuálny ovládací panel pre všetky pohony na vykonávanie úprav priamo na stroji.

Kolmé plazmové rezanie

Kolmé rezanie plazmou je obzvlášť rýchly a cenovo výhodný proces pre všetky vodivé materiály, ako je hliník, meď, mäkká oceľ a vysokolegovaná oceľ.

Vďaka použitiu radu rôznych technológií na kolmé rezanie je možné naše stroje jednoducho prispôsobiť vašim požiadavkám. To zaisťuje, že vám vždy môžeme ponúknuť ideálne riešenie podľa materiálu, hrúbky, kvality rezu a rýchlosti rezania a odporučiť širokú škálu nástrojov pre úlohy plazmového rezania.

Vaše výhody:

Mimoriadne rýchle a efektívne
Flexibilne prispôsobiteľné vašim úlohám pomocou rôznych technológií

Ihlový značkovač

Náš robustný a na údržbu nenáročný systém ihlového značenia umožňuje rýchle značenie mnohých materiálov. Vibračný dotykový hrot s vlastnou priečnou osou vytvára v priebehu niekoľkých sekúnd ľahko čitateľné a odolné označenie a zároveň poskytuje jednoduchú obsluhu.

Vaše výhody:

Vysokorýchlostné značenie číslami, písmenami a špeciálnymi znakmi, ako aj čiarami a obrysmi
Variabilná hĺbka značenia
Ochrana proti vonkajším vplyvom je zabezpečená automatickým uzatváraním
Schopnosť značkovania skorodovaného povrch plechu alebo frézou
Možnosť použiť až do veľkosti plochy 100 x 100 mm bez pohybu stroja
jasná fyzické značenie, ktoré nie je možné ľahko odstrániť

Inkjet značkovanie

Robustný atramentový popisovač je schopný rýchlo a ticho označiť celý rad rôznych povrchov textom, údajmi a logami. Vďaka jednoduchej obsluhe a modulárnej konštrukcii je možné ho flexibilne používať – aj v extrémnych podmienkach prostredia, ako je prach, vibrácie, kolísanie teploty alebo vlhkosť.

Varianty so 7 alebo 16 dýzami umožňujú vytvárať jednoriadkové alebo dvojriadkové značenie až do výšky 67 mm.

Vaše výhody:

Navrhnuté pre použitie v kovospracujúcom priemysle
Rýchle, tiché značenie bez poškodenia povrchu plechu
Veľmi robustná a spoľahlivá technológia
Ekonomické využitie spotrebného materiálu
Rýchle čistenie značkovacej hlavy stlačením tlačidla
Krytie IP65
Nápis nie je možné zotrieť vodou

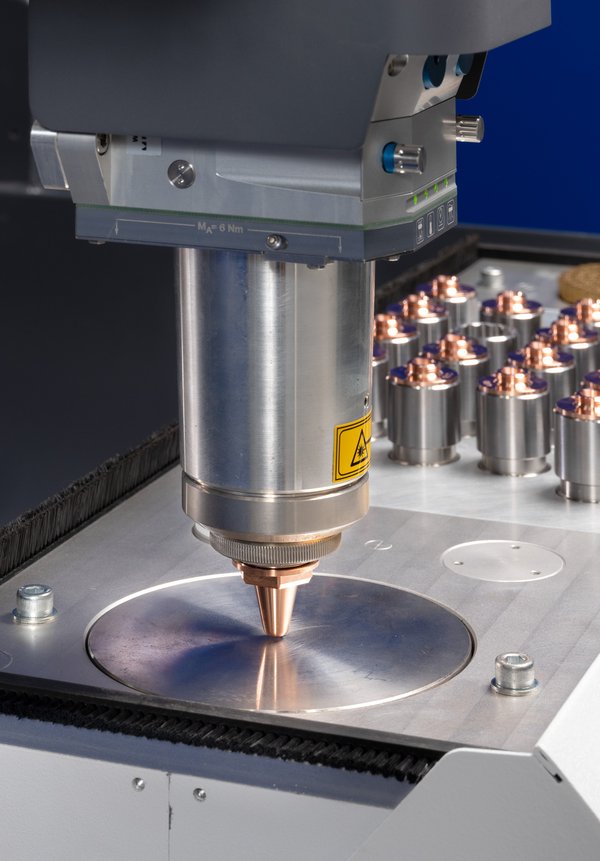

Laser Nozzle Control LNC

Tryska má veľký vplyv na kvalitu rezu: S novou generáciou Laser Nozzle Control (LNC) ponúka Messer Cutting Systems riešenie na prevádzku laserového rezacieho stroja s maximálnou kvalitou spracovania a produktivitou pre akýkoľvek materiál, hrúbku a proces, ako aj na dosiahnutie autonómnych operácií. Obsluha ani nemusí byť prítomná, stroj to urobí sám.

LNC ponúka nasledujúce funkcie: Pred každou úlohou sa skontroluje, či sú v stanici k dispozícii všetky potrebné trysky. Aby bola zaistená maximálna spoľahlivosť procesu, kvalita trysky sa pravidelne kontroluje, čistí a v prípade potreby vymieňa, napr. v prípade defektu alebo ak je potrebná iná tryska pre inú hrúbku plechu.

IKalibrácia výšky dýzy a centrovanie lúča dýzy navyše zaisťujú spoľahlivú kvalitu rezu a skrátené časy nastavenia.

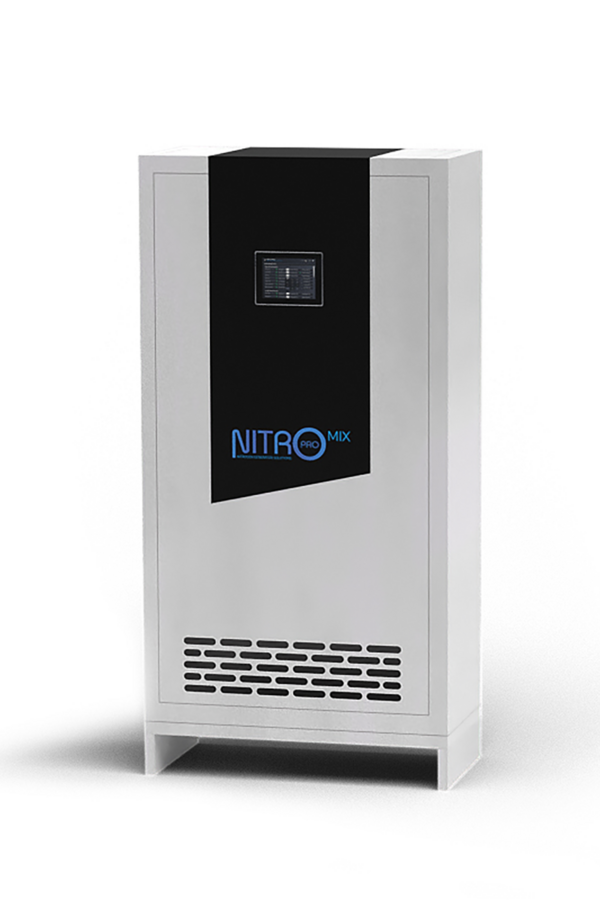

NitroPro: Výroba vlastných zmesí plynov

Moderné zmiešavače rezného plynu sa vyznačujú svojou dynamickou prevádzkou a schopnosťou rýchlo a zároveň optimálne namiešať zmes k príslušnej úlohe rezania. A to je presne prípad NitroPro mix, ktorý sme predstavili: Vybavený moderným “mass flow controller” (MFC), vytvára podmienky pre ideálne výsledky rezania a zvyšuje produktivitu používaných laserov.

Vaše výhody:

Široký rozsah výkonu od 20 do 125 Nm3/h, pri prevádzkovom tlaku 20-35 barov
Plynulé nastavenie zmiešavania zmesi pomocou proporcionálneho zmiešavacieho ventilu
Inteligentné ovládanie a komunikácia s laserom
Intuitívne ovládanie užívateľského rozhrania riadiaceho systému
Vysoká spoľahlivosť procesu
Lepšie výsledky rezania, najmä vďaka zníženiu otrepov pri rezaní stredných a hrubých materiálov
Menej následného opracovania, vďaka zníženiu otrepov
